AMPERIMETRO 350AMP SHUNT

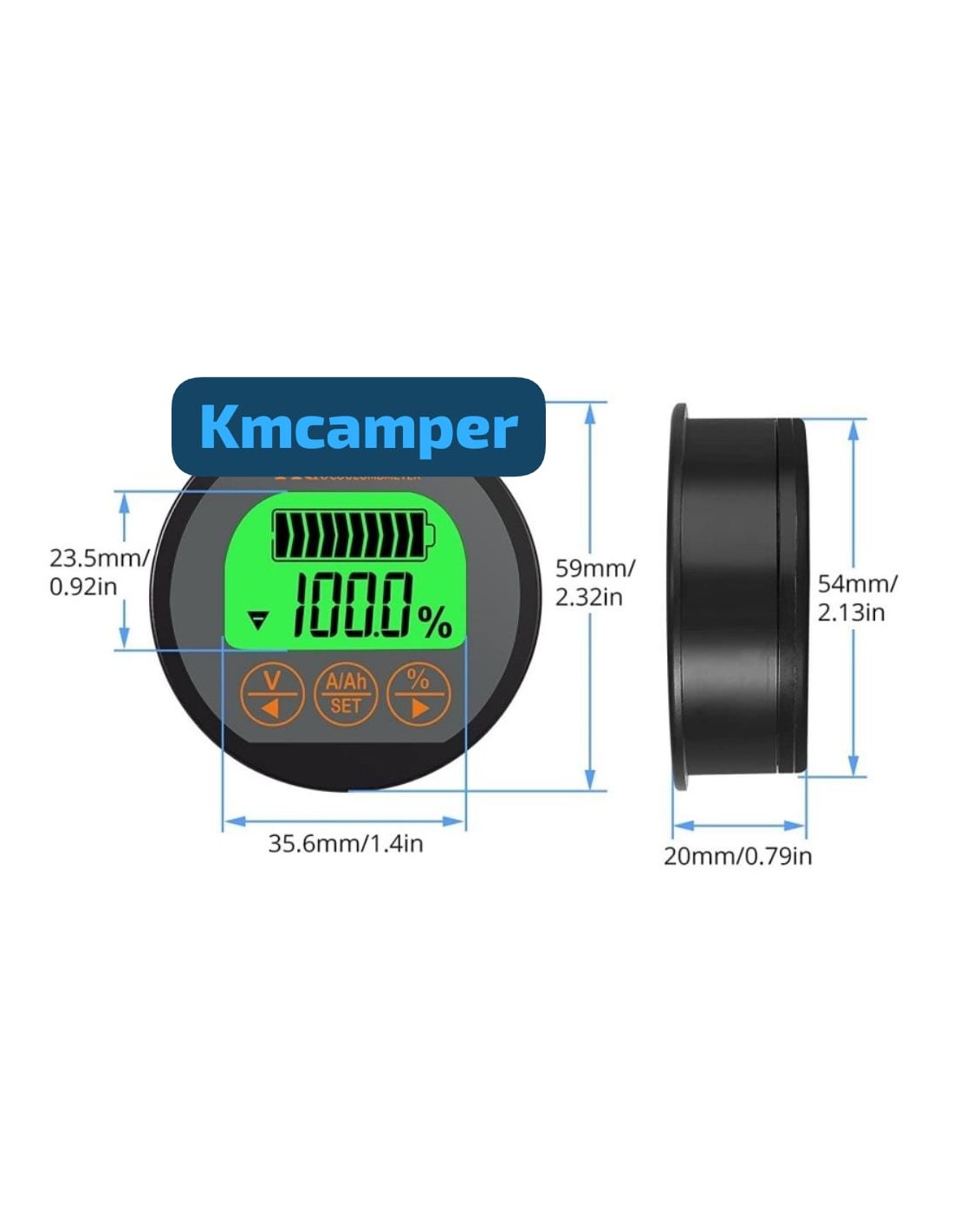

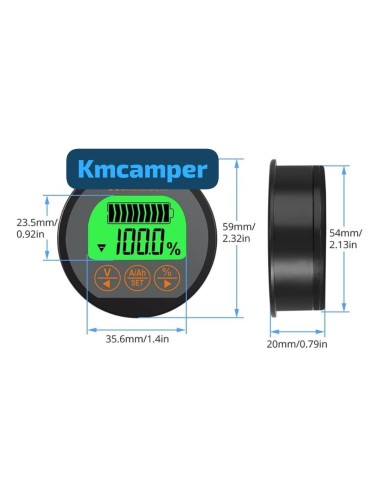

Amperímetro 350amp Shunt. Amperímetro con pantalla LCD retroiluminada
Funcionamiento,
Lo primero que habrá que hacer es conectar todos los negativos al Shunt para que pueda contar
adecuadamente los amperes de consumo, o bien, de carga que recibirá la batería.
Los negativos se conectan en la parte del shunt en la que pone P- . En el otro extremo pone B+ y se
conecta al negativo de batería.
A continuación hay que indicarle al amperímetro cuando la batería está llena 100% (o bien vacía 0%) y la
capacidad en amp/h de la misma. Cuando la batería esté al 100% de carga apretar durante 3 segundos el
botón de la derecha y ya quedará registrado. Si la queremos registrar al 0%, cuando esté totalmente
descargada deberemos apretar durante 3 segundos el botón de la izquierda,
Para indicarle la capacidad de la batería (o baterías en paralelo) que tiene nuestro sistema pulsamos el
botón del centro hasta tenerlo en amperios/hora (Ah), apretamos el botón del centro unos 3 segundos y
luego con los botones izquierda y derecha definimos la capacidad de la batería. Validamos apretando el
botón central.
El amperímetro ya está programado para darnos la información del sistema.

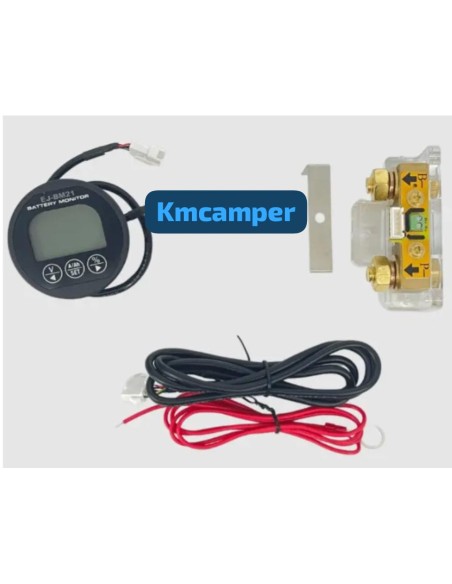

INCLUYE:

    *Pantalla LCD
    *Shunt 350 A
    *Cable negro de 5 m
    *Cable rojo de 1 m
