QUÉ OFRECE

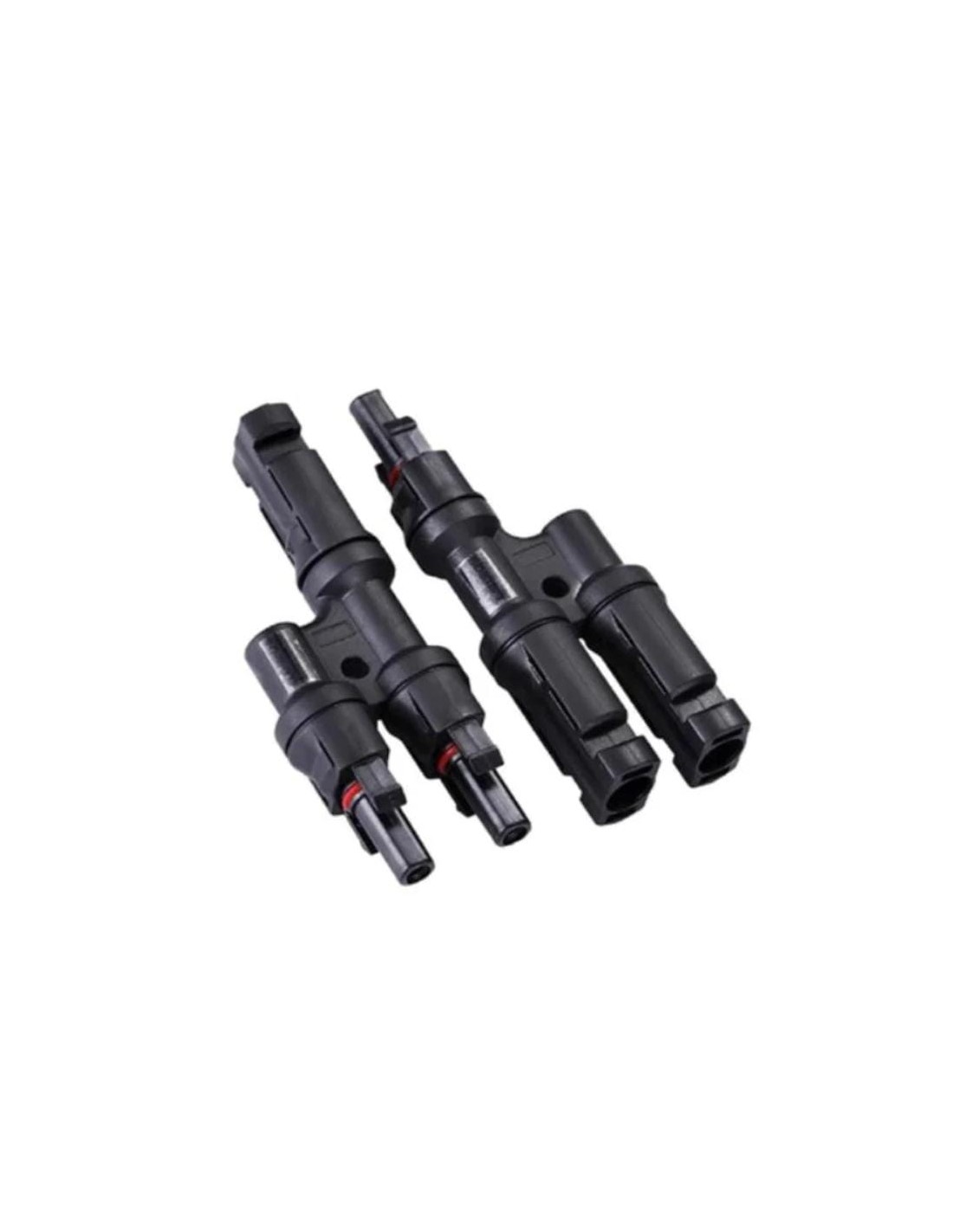

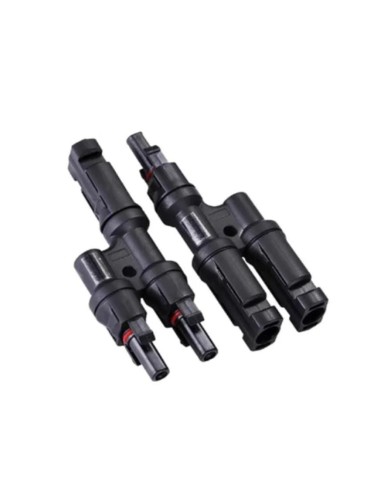

Conectores MC4 en Y para unir dos paneles solares en paralelo y sacar una sola salida de positivo y otra de negativo hacia el regulador. Se suministran una unidad para el positivo y otra para el negativo.
CARACTERÍSTICAS TÉCNICAS
- Tipo: conector MC4 (doble)
- Función: unir dos paneles en paralelo (2 entradas, 1 salida)
- Contenido: 1 unidad para el positivo y 1 para el negativo.
- Material del aislamiento: termoplástico PPO
- Contactos: cobre estañado
- Corriente máxima: 30 A
- Tensión máxima: 1000 V (TÜV) y 600 V (UL)
- Grado de protección: IP67
- Clase de seguridad: II
- Temperatura de trabajo: de -40 °C a +85 °C
COMPATIBILIDAD
- Paneles solares, cables y conectores con sistema MC4
- Conectores de otras marcas: comprueba la compatibilidad antes de mezclarlos
INSTALACIÓN
- Debe hacerla una persona cualificada.
- Conecta las dos entradas del conector del positivo a los positivos de los paneles, y las del negativo a los negativos.
- Comprueba que todos quedan bien encajados y estancos.
QUÉ INCLUYE
- 1 conector MC4 en Y para positivo
- 1 conector MC4 en Y para negativo
- Cables y herramientas: no incluidos
IMPORTANTE
- Al unir dos paneles en paralelo, suma las corrientes: no superes los 30 A del conector ni la capacidad del cable y del regulador.
- Es una instalación eléctrica: debe hacerla una persona cualificada, con fusibles y protecciones adecuadas.
- Solo vale para conexión en paralelo. Para conectar en serie no hacen falta.
